ระบบแมชชีนวิชั่นสาหรับการตรวจสอบคุณภาพกระเบื้องหลังคา

ระบบแมชชีนวิชั่นสาหรับการตรวจสอบคุณภาพกระเบื้องหลังคา ปีการศึกษา 2553

อาจารย์ที่ปรึกษา:

รศ.ดร.ปกรณ์ แก้วตระกูลพงษ์

ผู้จัดทำ:

จุฑามาศ ยงค์พีระกุล

สุนิสา วาดวงพักตร์

เกี่ยวกับโครงาน:

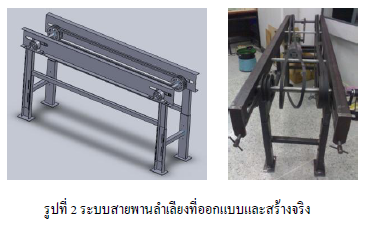

การตรวจสอบเป็นอีกกระบวนการหนึ่งที่มีความสาคัญในกระบวนการผลิตกระเบื้องมุงหลังคา เพื่อสร้างความเชื่อมั่นให้กับผู้บริโภคว่าได้กระเบื้องมุงหลังคาที่มีคุณภาพ โครงงานนี้จึงนาเสนอเครื่องต้นแบบอัตโนมัติสาหรับตรวจสอบคุณภาพกระเบื้องมุงหลังคา ซึ่งประกอบด้วยส่วนลาเลียงกระเบื้องและส่วนตรวจสอบกระเบื้องโดยใช้ภาพ ส่วนลาเลียงกระเบื้องใช้สายพานในการลาเลียงกระเบื้องเข้าไปยังส่วนตรวจสอบ ซึ่งใช้กล้อง Line scan และระบบแสงสว่างที่เหมาะสมในการรับภาพกระเบื้อง ภาพที่ได้จะถูกประมวลผลและแสดงผลโดยใช้โปรแกรม NI LabVIEW และNI Vision โครงงานนี้ได้เลือกชิ้นงานเป็นกระเบื้องมุงหลังคาซีแพคโมเนียแบบลอนคู่ ขนาด 33 x 42 เซนติเมตรในการตรวจสอบ โดยทาการตรวจสอบกับกระเบื้องทั้งที่มีรอยแตกและไม่มีรอยแตก และสามารถตรวจสอบกระเบื้องได้หลายสี ผลที่ได้พบว่าสามารถตรวจสอบและแสดงผลได้อย่างถูกต้อง และสามารถตรวจสอบรอยแตกได้เล็กที่สุดขนาด 1 มิลลิเมตร

Back

คลิกที่รูปเพื่อดูรูปกิจกรรม

Back / ย้อนกลับ | update : 25/08/2554
