เครื่องทำความเย็นขนาดเล็ก
เครื่องทำความเย็นขนาดเล็ก ปีการศึกษา 2553
อาจารย์ที่ปรึกษา:
ผศ.ดร.วันจักรี์ เล่นวารี
ผู้จัดทำ:
นายกิจ พร้อมกิจจานนท์
นายชัยวัฒน์ เทียกสีบุญ
เกี่ยวกับโครงาน:

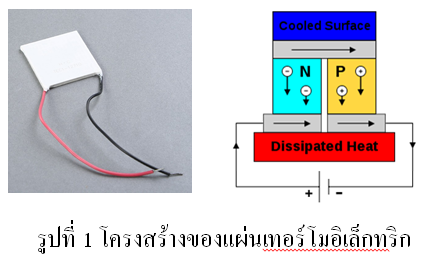

โครงงานนี้ศึกษาและออกแบบเครื่องทำความเย็นขนาดเล็กโดยใช้แผ่น Thermoelectric Cooler (TEC) ซึ่งควบคุมการทำงานด้วยไมโครคอนโทลเลอร์โดยใช้ PI-Controller ซึ่งตัวควบคุมแบบ PI ถูกออกแบบด้วยวิธี Gain Scheduling สำหรับใช้การประมาณระบบไม่เป็นเชิงเส้นให้มีความเป็นเชิงเส้น โดยใช้การวิเคราะห์แบบ First Order Plus Dead Time (FOPDT) เพื่อหาฟังก์ชันการถ่ายโอน (Transfer function) ของระบบ ส่วนของฮาร์ดแวร์ประกอบด้วย ส่วนของวงจรขับกระแสและแรงดันจะรับค่าพัลส์วิดมอดูเลชั่น (PWM) ที่ส่งมาจากไมโครคอนโทลเลอร์เพื่อควบคุมกระแสที่จ่ายให้แผ่นเทอร์โมอิเล็กทริก และมีส่วนที่วัดค่าอุณหภูมิความเย็นภายในตู้ทำความเย็นแล้วส่งค่ากลับมาที่ส่วนควบคุมและแสดงผลอุณหภูมิ 2 หลักกับทศนิยม 1 ตำแหน่ง จากการทดลองสามารถควบคุมอุณหภูมิภายในตู้ทำความเย็นได้ 5 ระดับแตกต่างกัน
คลิกที่รูปเพื่อดูรูปกิจกรรม
